Rexroth 力士樂插頭 接線盒
常用型號：
R901017010 R901017011 R900004823 R900011039 R901017022 R901017025
R900057453 R901017026 R901017027 R901017029 R900057455 R900842566
符合 DIN EN 175301-803 和 ISO 4400 規定的電纜插座，2-pin + PE，用于帶插頭組件“K4”的電磁閥 Bosch Rexroth AG Industrial Hydraulics
力士樂閥用接線盒選型表：
| 名稱：電纜插座 |
符號 |
DC 電壓 AC 電壓 |
顏色 |
裝配 |
材料 編號 |
| Z4 |
 |
12 – 240 V |
灰色 |
M16 x 1.5 |
R901017010 |
| 12 – 240 V |
黑色 |
M16 x 1.5 |
R901017011 |
| Z45 |
12 – 240 V |
褐色 |
NPT 1/2 英寸 |
R900004823 |
| 12 – 240 V |
黑色 |
NPT 1/2 英寸 |
R900011039 |
| 不帶其他電路的標準件 |
|
|
|
|
| Z5L |
 |
12 – 240 V |
黑色 |
M16 x 1.5 |
R901017022 |
| Z5L |
12 – 240 V |
黑色 |
NPT 1/2 英寸 |
R900057453 |
| 帶指示燈 |
|
|
|
|
| Z5L1 |
 |
24V |
黑色 |
M16 x 1.5 |
R901017026 |
| 帶指示燈和 Z 二極管保護涂層 |
截止電壓峰值限制為 55 V |
|
|
|
| Z5L2 |
 |
24V |
黑色 |
M16 x 1.5 |
R901017027 |
| 帶指示燈和保護二極管 |
截止電壓峰值限制為 1 V |
|
|
|
| RZ5L |
 |
24 – 240 V |
黑色 |
M16 x 1.5 |
R901017029 |
| RZ55L |
24 – 240 V |
黑色 |
NPT 1/2 英寸 |
R900057455 |
| 帶指示燈和整流器 |
|
|
|
|
| RZ5 |
 |
24 – 240 V |
黑色 |
M16 x 1.5 |
R901017025 |
| RZ55 |
24 – 240 V |
黑色 |
NPT 1/2 英寸 |
R900842566 |
| 帶整流器 |
|
|
|
|
Rexroth 接頭加接器技術參數：
| 環境溫度 標準 |
– 40 至 + 125°C |
| 帶指示燈/整流器 |
– 20 至 + 60°C |
| 符合 DIN 40050 規定的保護類型 |
IP 65，電纜插座已安裝并鎖定 |
| 工作電壓 |
請參閱 “訂貨代碼” |
| 最大工作電流： 標準 |
16A |
| 帶指示燈 |
4A |
| 帶整流器 |
1.5A |
| LED 的電流消耗 |
約為 10mA |
| LED |
黃色 |
| 針數 |
2 + PE |
| 壓接電纜外徑范圍 |
5，最大 10mm |
| 最大電纜截面 |
1.5mm2 |
| 連接型式 |
螺紋連接 |
力士樂插頭尺寸圖： |
|

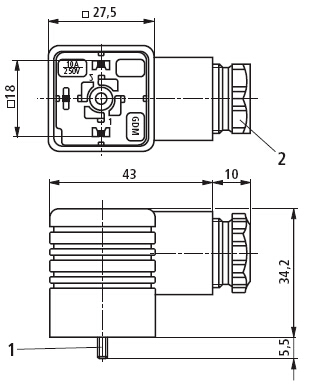

| 單元尺寸： 不帶電路 |

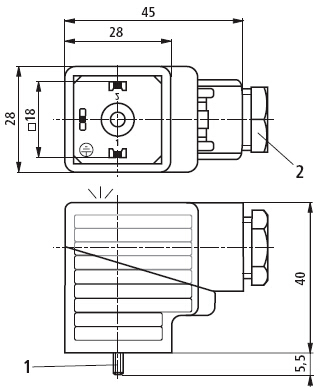

單元尺寸： 帶電路 |
 |
 |
1固定螺絲 M3，緊固扭矩 MT = 0,5 Nm
