Rexroth 力士樂帶線閥用接頭連接器
常用型號：
R900032020 R900032014 R900217134 R900032050 R900032018 R900217135 R900032021 R900032015
R900032023 R900032012 R900217136 R900032024 R900032010 R900217137 R900217138
符合 DIN EN 175301-803 和 ISO 4400 規定的電纜插座，2-pin + PE，帶標準連接電纜，用于帶插頭組件“K4”的電磁閥 Bosch Rexroth AG Industrial Hydraulics
| 名稱：電纜插座 |
插頭電路圖 |
電壓 AC DC |
顏色 |
電纜長度對應的材料編號 |
|
|
|
|
3 m |
5 m |
10 m |
| Z4 |
 |
12 – 240 V |
黑色 |
R900032020 |
R900032014 |
R900217134 |
| 不帶其他電路的標準件 |
|
|
| Z4L |
 |
24 V |
黑色 |
R900032050 |
R900032018 |
R900217135 |
| 帶指示燈 |
90 – 130 V |
黑色 |
R900032023 |
R900032012 |
R900217136 |
|
180 – 240 V |
黑色 |
R900032024 |
R900032010 |
R900217137 |
| Z4L1 |
 |
24 V |
黑色 |
R900032021 |
R900032015 |
R900217138 |
| 帶指示燈和 Z 二極管保護涂層 |
截止電壓峰值限制為 55 V |
|
|
|
|
提供的帶指示燈的電纜插座具有指示工作狀態的黃色 LED。
使用帶指示燈和 24 V 抑制電路的電纜插座時，齊納二極管電路會將截止電壓峰值限制在約 55 V。
電纜插座隨附固定螺絲和平面密封（兩個均被控制）。
力士樂閥用連接線選型表：
Rexroth帶線接頭技術參數：
（有關這些參數之外的應用，請務必向我們咨詢�。�
| 環境溫度 – 電纜插座殼體 |
– 20 至 + 90°C |
| – 剛性安裝電纜 |
– 20 至 + 80°C |
| – 柔性安裝電纜 |
– 5 至 + 70°C |
| 符合 DIN 40050 規定的保護類型 |
IP 67，電纜插座已安裝并鎖定 |
| 連接電纜 |
?lflex 150 PVC，灰色，通過以下認證：VDE，UL，CSA，SEV |
| 電線剖面 |
3 x 1.0mm2 |
| 電線標志– PE |
綠色/黃色 |
| – 其它電線 |
約為 10mA黑色，印有數字。 對于符合 DIN EN 175 301-803 規定的 2 針電氣連接，觸點 1 和 2 已分配。 |
| 針數 |
2 + PE |
| 電纜截面 |
約為 7mm |

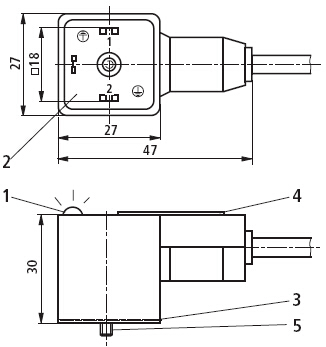

力士樂插頭尺寸圖： |
|
 |
1LED
2DIN 觸點，可在 0 至 180° 之間旋轉
3平面密封（被控制）
4接頭銘牌
5固定螺絲 M3（被控制），
緊固扭矩 MT = 0.5 Nm |
更多關于力士樂插頭的祥細問題，請登陸tiantian8.com.cn 或帶電咨詢。
|
