-溢流閥疊加式安裝：

安裝面按DIN24340 A型

-2種調整元件 旋鈕或帶護罩的調節螺栓

6通徑和10通徑

壓力范圍：50 100 210 350BAR

流量至120L/min

說明

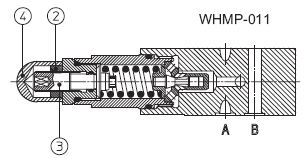

WHMP是直動式溢流閥。WKM是兩級平衡座閥①式溢流閥。壓力調整方式：松開鎖緊螺母②、轉動
保護帽④下的調節螺桿③�？蛇x手輪⑤調整
代替螺桿調整，可按要求提供。順時針轉動增大壓力。

WHMP= ISO4401標準, 06通徑
最大流量：35 L/min；最大壓力：350bar

WKM=ISO4401標準, 10通徑最大流量：120 l/min；最大壓力：350bar
此類閥適用于使用具有相似潤滑特性的礦物油或合成液的液壓系統中。

WKM-012/210

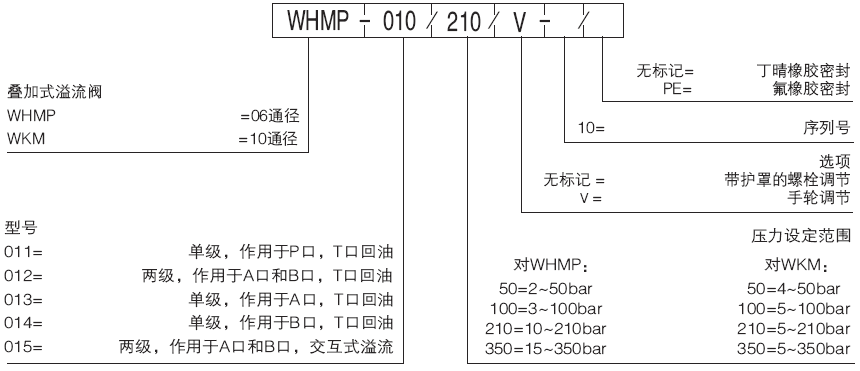

溢流閥訂貨型號：

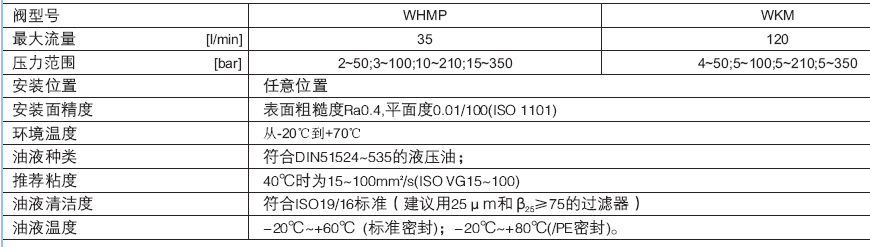

溢閥閥技術參數：

疊加式溢流閥常用型號：

WHMP-011/50 WHMP-012/50 WHMP-013/50 WHMP-014/50 WHMP-015/50WHMP-011/100 WHMP-012/100 WHMP-013/100 WHMP-014/100 WHMP-015/100

WHMP-011/210 WHMP-012/210 WHMP-013/210 WHMP-014/210 WHMP-015/210WHMP-011/350 WHMP-012/350 WHMP-013/350 WHMP-014/350 WHMP-015/350

WKM-011/50 WKM -012/50 WKM-013/50 WKM-014/50 WKM-015/50WKM-011/100 WKM-012/100 WKM-013/100 WKM-014/100 WKM-015/100

WKM-011/210 WKM-012/210 WKM-013/210 WKM-014/210 WKM-015/210WKM-011/350 WKM-012/350 WKM-013/350 WKM-014/350 WKM-015/350
