WGAM先導式溢流閥用于底板安裝

安裝面按DIN2434OE型

10通徑 20通徑 32通徑

壓力至350BAR

流量至6000L/min

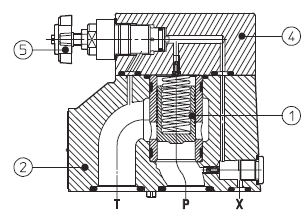

WGAM是座閥式兩級壓力溢流閥,適用于液壓系統中。如下圖所示，主閥②中的座閥芯①的先導壓力是由蓋板④中的帶保護帽的螺桿③調節的，選擇手輪⑤調節代替螺桿調
節可按要求提供。順時針轉動壓力增大。如果P口壓力超過先導閥彈簧的調定壓力，先導閥開啟。在閥芯①兩端產生壓降，P口壓力作用在閥芯①上，則P到T連
接通道被打開油液P口流向T口，而設定工作壓力保持不變。溢流閥借助油口X可對不同壓力（二級壓力）卸荷或切換。該閥按客戶要求出廠預設壓力等級。WGAM可以配裝用于卸荷的電磁閥⑥(常開或常閉型)而形成電磁溢流閥。借助于其頂端方向閥⑥可實現主閥芯①卸荷。

WGAM-10/11/210

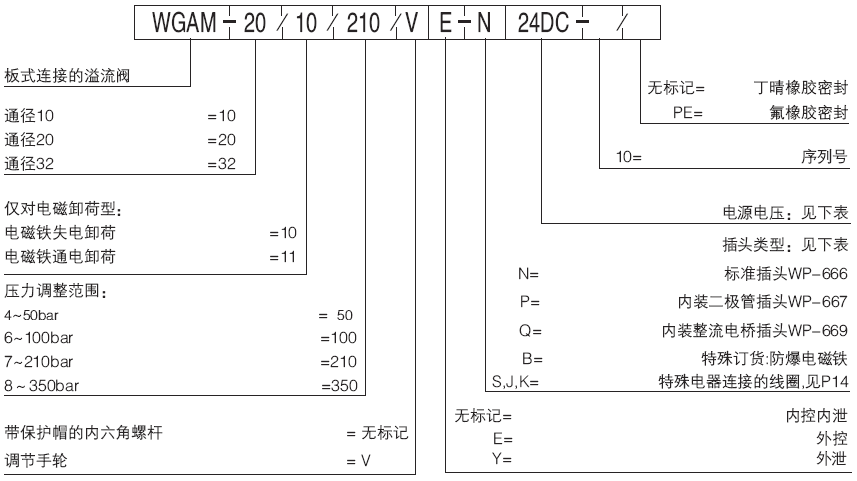

訂貨型號：
