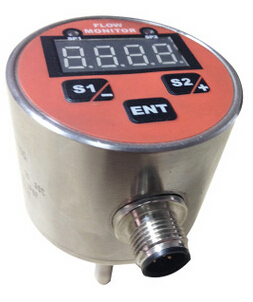

FT12N一G12電子式流量開關FT11N

流量開關接線圖：

PNP輸出

NPN輸出

繼電器輸出

4..20mA輸出

品牌：KUKAAUTO

FT12N電子式流量開關-參數：

原理：基于熱式原理，在封閉的探頭內包含兩個電阻。其中一個被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。特點：該流量開關無活動部件，名維護，安裝方便，一種型號適用多種管徑要求，開關量連接可調，極低的壓力損失，結構緊湊，LED顯示流動趨勢及開關狀態。應用：氣液兩用型，可用于氣動和液壓系統，可用于循環水，切削興液及滋潤油的判斷監測，以及泵的空轉保護。

設定范圍: 1…150cm/s( 水)，3…300cm/s（油），20…2000cm/s（空氣）

信號輸出: PNP，NPN，繼電器，模擬量（4…20mA），常開＋常閉(SPDT)

PNP輸出△供電： 24V±20%DC

接通電流： 最大400 mA（PNP或NPN型），最大1A@48V ac/dc （繼電器型）

空載電流： 最大80mA，流量指示： LED排（6個）

設定方式： 電位器設定，耐壓范圍: 100bar

介質溫度變化: ≤4℃/s

響應時間： 1--13s，典型值2s，初始化時間: 約8s

電氣保護: 反相，短路，過載保護

防護等級: IP67，介質溫度： -20--80℃

環境溫度： -20--80℃，儲存溫度： -20--100℃

接線方式： M12接插件

材質: 探頭： 不銹鋼，外殼：FT10N型：塑料; FT11N型：不銹鋼

過程連接：G1/4或G1/2 外螺紋可選

重量： 約0.4kg

注: (1)模擬量輸出只有直流供電

(2)模擬量輸出只有M12接插件， 交流供電只有直接附線

（一）流量開關-開關量式調度方法：將流量開關裝好，使介質以需要監測的流速流動，調整電位計,使第一個綠色LED恰好變亮。此后當流速低于當前值時，開關就釋放。 若要使開關點比當前流速小，可調整電位計使綠色LED多亮一些。

（二）輸出模擬量開關調試方式：模擬量模擬量輸出型流量傳感器，輸出為4…20mA，正比于流速,輸出為非線性。每個傳感器有兩個旋紐，一個為"上限(20mA)"一個為"下限(4mA)",用于輸出設定.將流量傳感器裝好，使介質以需要監測的低限流速流動，調整下限旋鈕，使第一個綠色LED亮（4mA）；使介質以需要監測的上限流速流動，調整上限旋鈕，使第五個綠色LED亮（20mA）；此后，輸出將正比于上限和下限之間的流速，即 4mA對應下限流速，20mA對應上限流速.

FT12N流量開關選型表：

FT12N系列流量開關型號有：

FT12N-G12HDPRC, FT12N-G12HDPRQ, FT12N-G12HDPNQ, FT12N-G12HDNRQ,

FT12N-G12HDNRC, FT12N-G12HDNNQ, FT12N-G12HDNNC, FT12N-G12HDANC,

FT12N-G12HDCNC, FT12N-G12HDCRQ, FT12N-G12HDCRC, FT12N-G12HDCNQ,

FT12N-G12HDARQ, FT12N-G12HDARC, FT12N-G12HDANQ, FT12N-G12HWPRQ,

FT12N-G12HWPRC, FT12N-G12HWPNQ, FT12N-G12HWPNC, FT12N-G12HWCNC,

FT12N-G12HWNNC, FT12N-G12HWNRQ, FT12N-G12HWNRC, FT12N-G12HWNNQ,

FT12N-G12HWCRQ, FT12N-G12HWCRC, FT12N-G12HWCNQ, FT12N-G12HWARQ,

FT12N-G12HWARC, FT12N-G12HWANQ, FT12N-G12HWANC, FT12N-G14HDNNC,

FT12N-G14HDPNC, FT12N-G14HDPRQ, FT12N-G14HDPRC, FT12N-G14HDPNQ,

FT12N-G14HDNRQ, FT12N-G14HDNRC, FT12N-G14HDNNQ, FT12N-G14HDCRQ,

FT12N-G14HDCRC, FT12N-G14HDCNQ, FT110N-G14HDCNC, FT12N-G14HWPNC,

FT12N-G14HDANC, FT12N-G14HDARQ, FT12N-G14HDARC, FT12N-G14HDANQ,

FT12N-G14HWPRQ, FT12N-G14HWPRC, FT12N-G14HWPNQ, FT12N-G14HWNRQ,

FT12N-G14HWNRC, FT12N-G14HWNNQ, FT12N-G14HWNNC, FT12N-G14HWANC,

FT12N-G14HWCNC, FT12N-G14HWCRQ, FT12N-G14HWCRC, FT12N-G14HWCNQ,

FT12N-G14HWARQ, FT12N-G14HWARC, FT12N-G14HWANQ, FT12N-G12HDPNC,
