品牌導航 >> EUROSWITCH >> 壓力開關 >> 38膜片式真空開關SPDT觸點

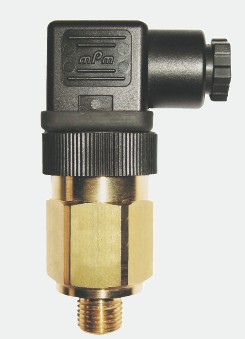

膜片式真空壓力開關-單刀雙擲SPDT接觸
Diaphragm vacuum switch - SPDT contacts
|
EX 可要求 ATEX 版本 Version ATEX available on request |
膜片真空開關選型表：
| 代碼 - Part Number 型號 model 38 | 設定范圍 Setting range m bar | 20 ° C 公差 Tolerance at 20 ° C m bar |
| 電觸點 常開 NO 常閉 NC一體 | ||
3821119 3821249 3821149 3821219 |
-200 / - 900 | ± 100 |
15BAR |
最大安全壓力 - Max Overpressure limit | |
10BAR |
最大工作壓力 - Max Working pressure | |

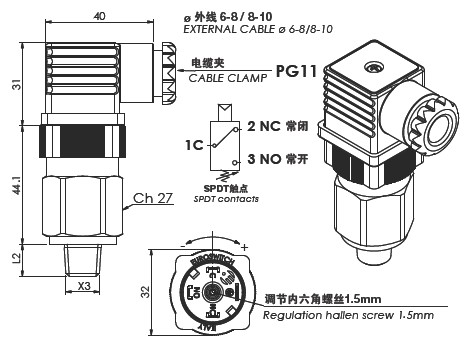

螺紋 (X3) |
Threads (X3) |
L1 (mm) |
1 1/ 8 ” GAS 錐螺紋 |
1 1/ 8 ” GAS conical |
10 |
2 1/ 4 ” GAS 錐螺紋 |
2 1/ 4 ” GAS conical |
12 |
34111B9參數表：
| 本體：黃銅 | Case：Brass | |
| 電觸點: 銀 | Electric contacts Silver AgNi, on request gold plated | |
| 調節螺釘： 內六角扳手1.5mm | Electric contacts：Silver | |
| 液體最高溫度： 80℃至120℃（根據隔膜不同） | Max fluid temperature：80° to 120°C depending on diaphragm | |
| 轉換接觸： SPDT（交流接觸） | Electrical condition：SPDT (exchange contact) | |
| 電氣特性： 5 (4) A / 14 Vdc | Electrical characteristics：5 (4) A / 14 Vdc | |
| 4 (3) A / 30 Vdc | 4 (3) A / 30 Vdc | |
| 5 (3) A / 125 Vac | 5 (3) A / 125 Vac | |
| 5 (1) A / 250 Vac | 5 (1) A / 250 Vac | |
| 固定遲滯：約0.15bar | Fixed hystereis：about 0.15 bar | |
| 啟動模式1B | Action type：1B | |
| 外部污染情況正常 | External pollution situation：normal | |
| 機械工作壽命10/6次 | Mechanical working life：106 operations | |
| 最大擰緊力矩25 Nm | Tightening torque max：25 Nm | |
| 保護級別IP65 | Protection degree：IP65 | |
| 連接器符合UNI EN 175301-803 (DIN43650)規定 | with connector according to UNI EN 175301-803 (DIN43650) | |
| 隔膜：1=NBR（油），4=CR（氣） | Diaphragms：1=NBR（oil），4=CR（air） | |
| 重量：~ 140 gr | Weight：~ 140 gr |
