M12分線盒 分配器
|
|
分線盒接腳接線圖：
|
M12
I/O總線
分線盒產品說明：
塑料外殼 玻纖補強 強度更高
信號診斷，LED指示燈，PNP/NPN可選
提供單信號
端子式接線方式，滿足現場接線長度的靈活配置
線纜預制，長度，材質可選
標準M12金屬螺紋連接，性能理可靠，通過性更強
插座可選配 金屬防塵帽。
防護等級IP67
先用分線盒優點：配線作業簡單，配線工程時間縮短，有效避免配錯線，維護時間短，降低配線成本，節省空間，簡化設計。
M12分線盒選型表：
| 分線盒型號 |
輸出功能 |
輸出類型 |
連接規格 |
連接方式 |
類別 |
規格 |
線纜長度 |
| KFM12-04-4PNO-1000 |
常開 |
PNP |
M12孔端 4芯 |
螺紋 M8*1 |
直接出線 |
4 |
1，3，5，10米 |
| KFM812-04-4NNO-3000 |
常開 |
NPN |
M12孔端 4芯 |
螺紋 M8*1 |
直接出線 |
4 |
1，3，5，10米 |
| KFM12-05-8PNO-5000 |
常開 |
PNP |
M12孔端 5芯 |
螺紋 M8*1 |
直接出線 |
8 |
1，3，5，10米 |
| KFM12-05-8NNO-1000 |
常開 |
NPN |
M12孔端 5芯 |
螺紋 M8*1 |
直接出線 |
8 |
1，3，5，10米 |
M12分配器技術參數：
| 技術參數： |
|
| 額定電壓： |
10V-30V |
| 額定電流： |
4A/Port 10a/Total |
| 接觸阻抗： |
8m max |
| 溫度范圍： |
-20度--80度 |
| 材料 |
|
| 基座： |
PA66+GF |
| 膠芯： |
PA66+GF |
| M8端子 |
磷青銅 鍍金 |
| 螺母 |
黃銅 鍍鎳 |
| O型環 |
FKM |
| 灌封材料： |
環氧樹脂 |
| 線纜材質： |
PVC/PUR |
M12分配器接線示意圖:

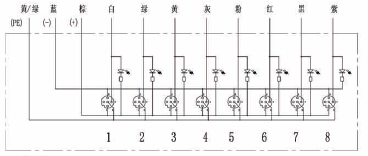

LED指示燈PNP

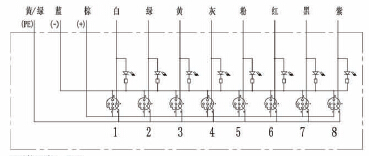

LED指示燈NPN
相關產品 M12分配器-直接出線型
更多關于M8分線盒的祥細問題，請登陸tiantian8.com.cn 或帶電咨詢。
|
